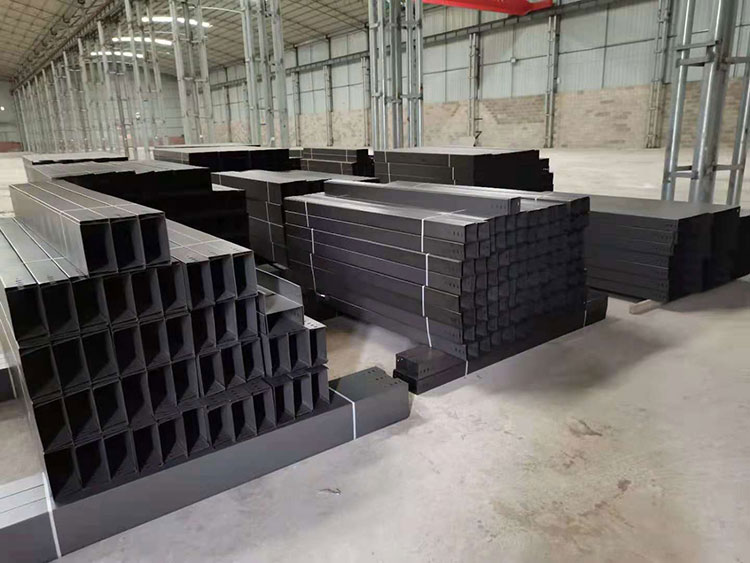

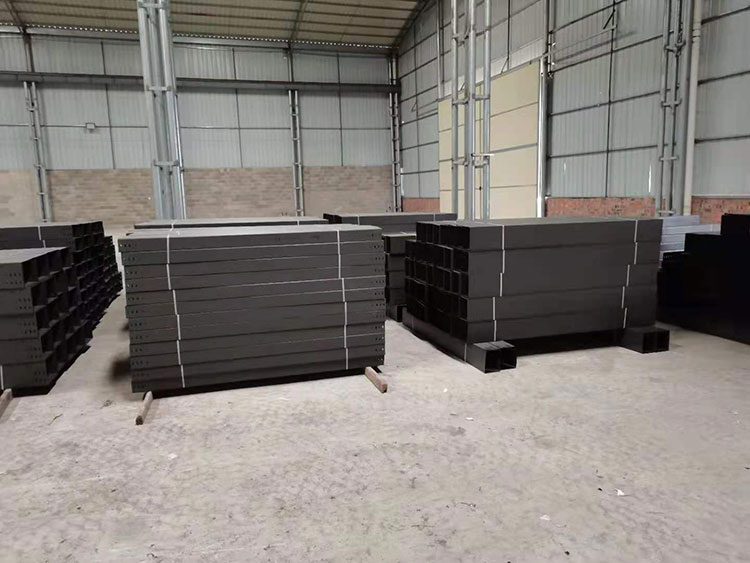

防火桥架

产品详情

一、阻燃防火桥架用途

　　阻燃防火桥架适用于10KV以下电力电缆，以及控制电缆、照明配线等室内室外架空电缆沟、隧道的敷设。

二、阻燃防火桥架特点

　　阻燃防火桥架主要由玻璃纤维增强材料和无机黏合剂复合的防火板与金属骨架复合以及其他的防火基材组成。外层加防火涂料，阻燃防火桥架遇火后不会燃烧，从而阻隔火势蔓延，具有极其良好的防火阻火效果，又具有耐火、耐油、耐腐蚀、无毒、无污染，整体安装方便，结构合理，使用寿命长，并且美观，电缆安装在电缆桥架中，环境整洁，清扫方便。防火涂料有涂层薄、耐火极限高、粘接力强的特点。

三、阻燃防火桥架工艺材料、结构及性能

　　钢质骨架主要采用优质冷轧板经机械加工制造而成，具有承载能力高，使用寿命长的特点。钢质骨架的断面整齐无毛刺尖角，槽内光滑平整无尖锐凸起。

①加工成型后断面形状均匀、无弯曲、拧曲、裂缝、边沿等缺陷。

②防火板采用硅质材料和钙质材料为主要原料，与一定比例的纤维材料、轻质骨料、黏合剂和化学添加剂混合，经先进的蒸压技术制成。

③防火涂料是一种高效钢结构保护产品。它精选高分子合成树脂为成膜物质，加以阻燃剂、发泡剂、炭化剂及高温耐火材料配制而成的。它在高温条件下，涂层发生连续发泡膨胀效应，形成柔韧的海绵状的炭化隔热层，使承载的钢结构不会因高温烈焰的作用而急剧软化变形，强度不会急剧下降。外表防火涂料层喷涂要求均匀、光洁、无明显色差。

④结构图形参见钢制槽式桥架系列，内层加防火板或喷防火涂料，且保证防火板与桥架固定可靠。

四、阻燃防火桥架主要参数

①防火涂料：

外观：白色，

均匀稠状流体，无结块；

表面干燥时间：2小时；

粘结强度：0.78Mpa;

抗震性：挠曲L/200涂层不起层、不脱落；

抗弯性：挠曲L/100涂层不起层、不脱落；

耐火性：在自来水浸泡沫24小时以上，涂层无变化；

耐酸性：在3%HCL中浸泡沫24小时以上，涂层无变化；

耐碱性：在3%Ca(OH)2中浸泡沫24小时以上，涂层无变化；

耐盐性：在3%NaCl中浸泡沫24小时以上，涂层无变化；

耐冻性：15次；

不同耐火极限的涂层厚度参照如下

防火极限h  0.5  1  1.5  2  2.5

涂层厚度mm  0.4-0.6  0.8-1.0  1.4-1.6  1.8-2.0  2.4-2.6

②无机耐火板

耐火性能  A级

导热系数（W/M、K）  ≤0.5

抗拉强度（Mpa）  ≥15

抗压强度（Mpa）  ≥45

抗弯曲强度（Mpa）  ≥35

抗冲击强度（Mpa）  ≥2.0
